Counter motor using hall efek sensor UA1301

Alhamdulillah di sela2 kesibukan bisa bantu tmn ngerjain tugas dari dosen.,kali ini tugasnya buat counter motor dengan sensor hall efek ua1301 outpunya adalah tegangan.,sedangkan hasil dari pegukuran nanti akan di tampilkan di layar televisi anda.,wkakaaaaa.,bacanya nyatai cuy...
maksudnya di lcd..nanti alat ini akan digunakan untuk menghitung putaran motor selama 1 menit..



untuk kontroller cukup menggunakan atmega8.,lcd dikontrol melalui PORTD.,sensor akan masuk melalui PORTC.0 atau ADC.0
terus adaa sepesial ruquest dari teman saya yaitu di program pake bahasa basic.,jangan pake C.,
(saya) : lho emg knp?
(teman) : iya request dosenne?
(saya) : ?????? (curiga mode on)
(saya) : ojo2 dosene ga iso peka bahasa C?? ( basaha jogja mode on)
(teman) : mikir sejenak sambil nyengir
(teman) : iya ndean (bahsa ngapak mode on)

kira2 seperti itulah kronologisnya...hahaaaaaa...
Ya sudahlah apa boleh baud.,maksudnya apa boleh buat..akhirnya saya kerjakan dengan senang hati...

nie codenya
$regfile = "m8def.dat"
$crystal = 8000000

Dim A As Byte , B As Long
Dim Count As Word

Config Lcdpin = Pin , Db4 = Portd.4 , Db5 = Portd.5 , Db6 = Portd.6 , Db7 = Portd.7 , E = Portd.2 , Rs = Portd.3
Config Lcd = 16 * 2

Config Adc = Single , Prescaler = Auto , Reference = Avcc
Dim Nilai As Long
Dim Channel As Byte
Start Adc

Config Timer1 = Timer , Prescale = 8
Timer1 = 64536
On Timer1 Detik
Dim Waktu As Long
Dim Flag As Bit

Flag = 0

Waitms 30 Cursor Off
Cls

'Lcd " Visited me on: " 'display this at the top line
'Wait 2

'Cls

'Lowerline 'select the lower line
'Lcd "WWW.TunasNgapak.Blogspot.com" 'display this at the lower line
'Wait 1
'For A = 1 To 12
' Shiftlcd Left 'shift the text to the right
' Wait 1 'wait a moment
'Next

'Wait 1
'Cls

'Lcd " Motor Rotation " 'display this at the top line
'Wait 1
'Lowerline 'select the lower line
'Lcd " Pidar Febriaji " 'display this at the lower line
'Wait 1
'Cls

Locate 2 , 1
Lcd "count="


Enable Timer1
Enable Interrupts


Do

Channel = 0
B = Getadc(channel)
B = B * 4500
Nilai = B / 1024
Locate 1 , 5
Lcd Nilai
Locate 1 , 10
Lcd "mV/G"



If Flag = 1 Then
Disable Interrupts
Locate 2 , 1
Lcd "stop= "
End If

If Flag = 0 Then
If Nilai >= 2300 Or Nilai <= 2000 Then
Count = Count + 1
Locate 2 , 7
Lcd " "
Locate 2 , 7
Lcd Count
End If
End If

Loop
End


Detik:

Waktu = Waktu + 1
If Waktu >= 60000 Then
Flag = 1
End If
Timer1 = 64536

Return


pengitungan timer menggunakan rumus:
nilainya=(1/xtal)(65536-x)*prescaler
ket :
nilainya= us (milisekon)
xtal = clock external
prescaler = skala pembagi clock external
x = nilai yang di masukin ke dalam TCNT1

pada awal program di lakukan configurasi timer1:
Config Timer1 = Timer , Prescale = 8 Timer1 = 64536
jika ingin di jadikan counter., maka
Config Timer1 = count , Prescale = 8


mari kita itung bersama2 permintaan teman saya itu.,yaitu membuat counter selama 1 menit.,dengan xtal 8 Mhz.,skala clock 8
nilainya=(1/8Mhz)(65536-64536)*8 nilainya=(0,125)(1000)*8 nilainya=1000us

lho kok cm 1000us=1ms.,tenang ada program yang mengulang untuk mendapat nilai 1 minute..
padahal menghitung selama 1 menit artinya 1menit=60detik=60000ms
maka diguanakan variable waktu untuk mengulang selama 60000 kali

Waktu = Waktu + 1
If Waktu >= 60000 Then
Flag = 1
End If
Timer1 = 64536

ketemu dah 1000us=1ms x 60000------> 60000ms
(teman) : owh gitu ya..
(saya) : lho kok.,komemtar lagi
(teman) : owh ya lupa..heheeee..silahkan dilanjut nulisnya..
(saya) : oke...

knp kok dibuat 1ms.,ya karena kepengin aja.,hahaaaaaa......

Waktu = Waktu + 1
If Waktu >= 60000 Then
Flag = 1
End If
Timer1 = 64536

lalu gimana caranya untuk membuat interrupt timer tiap 2ms.,bisa saja dunk.,mari kita itung
2ms=2000us
rumusnya: nilainya=(1/xtal)(65536-x)*prescaler
jawaban:
nilainnya=(1/8Mhz)(65536-63536)*8
nilainya=2000us -----------------> 2000us=2ms

ketemu dah.,simple tow...

nah sekarang gmn caranya ngitung tegangan dari hall efeknya?.,caranya adalah di program ini
Config Adc = Single , Prescaler = Auto , Reference = Avcc
Dim Nilai As Long
Dim Channel As Byte
Start Adc

dan ini

If Nilai >= 2300 Or Nilai <= 2000 Then
Count = Count + 1
Locate 2 , 7
Lcd " "
Locate 2 , 7
Lcd Count
End If

kira2 seperti itulah hasil dari praktek saya kemaren.,kalo ada yang salah mohon maap dan tolong dibenerin.,biar yang lain yang baca ga ikutan salah.,otre....
skemata dan gambar pcb silakan ambil dimari

Pantai Baron dan Sepanjang

Ada yang udah pernah ke pantai baron dan sepanjang?
Yah di jogja selain pantai parangtritis yang udah terkenal.,ternyata ada pantai yang lain yang gak kalah bagus.,Baron dan Sepanjang.,
Awal crita adek saya main ke jogja.,dan pengen bgt main k pantai yang namanya baron.,dah kayak orang ngidam bgt tanya trs pngn main ksana.,Dr pada gila karena penasaran dan selama 4 tahun ini saya juga belum pernah ke baron akhirnya main deh ksana....

Akhirnya 4 orang berangkat ke baron.,berangkat siang hari jam 11 tujuan awal ke baron.,puanase pool cah.,sampai pantai jam berapa ya lupa.,jam 1an kalo gak salah.,ah tanpa basa-basi setelah nyampai langsung dah beraksi nyebur ke pantai.,

Baron memiliki tanah yang landai.,dan pantainya menjorok ke dalam jadi ombaknya kecil dan kita bisa main ketengah buat ngrasaain ombak...Selain itu yang buat pantai ini semakin menarik adalah muara sungai cukup luas untuk main air tawar.,dan rasa airnya memang g asin.,pokoknya recommended banget nie pantai.,ah gak nyesel lah.,
pokoknya gak da bosen2nya saya nungguin ombak di tengah.,trs saat ombak datang punggung di siapin buat menyambut ombak dengan cara menjatuhkan punggung ke ombak dan siap2 aja di bawa ama ombak je tepi pantai.,hahaaaaaa.....sumpah puas banget...walaupun hampir tiap kali kebawa ombak selalu saja nelen asinya air pantai baron.,

Selain pengunjung yang bermain ombak ternyata ada bapak2 yang lagi nyari teri di tepi pantai.,nyarinya gmn ya?bingung saya?????mana setau saya teri itu kecil.,

Dan disiini ada banyak perahu nelayan.,sempet foto2 juga di perahu.,berlagak kyk bajak laut monkey de luffi.,tapi ga da mirip2nya..waka wakaaaaa...,

Setelah puas main ombak lanjut lagi ke pantai sepanjang.,tempatnya ga terlalu jauh dari baron.,dan ini ga kalah cantiknya ama baron.,mana pasirnya putih baget.,bersihlah pokoknya.,y walopun sempet nemu tutup botol plastik sie.,tapi cuma satu aja selebihnya cuma ada kerang2.,

Kalo sepanjang lebih sedikit pengunjungnya.,mungkin pantainya di penuhi batu2 karang.,selain itu ombaknya juga lebih gede dari pada baron.,kanapa namanya pantai sepanjang mungkin karena pantainya yang panjang.,beda ama baron yang menjorok kedalam jadi luasnya lebih sempit.,

Sebelum menikmati indahnya pantai sepanjang kita mesti bisa melewati tantangan berupa jalan yang belum di aspal.,jadi masih berupa jalan yang terbuat dari batu2 kecil.,kenapa gak di aspal kayak di baron??menurut pendapat saya karena kurang ekonomis.,karena jarang ada yang berkunjung kesini.,memang pantai ini gak bisa di buat main2 ama ombak.,

Dan sini cuma ada 1 pedangang aja.,beda dengan di baron yang banyak warung2 yang menyediakan makanan.,beberapa pic yang di ambil pake kamera hape..,

For baron










For sepanjang























potograpernya: PKK

Pesawat TunasNgapak

Hahahaaaaa..akhirnya pesawat pertama buatan tangan sendiri berhasil diwujudkan.,pesawat ini saya beri nama TunasNgapak.,Kenapa namanya TunasNgapak??saya juga gak tau kenapa.,


Ya walaupun ga 100% buatan tangan sendiri karena ada yang bantuin juga.
Ceritanya di mulai tanggal 3 Mei di markas seribubintang.,kami (saya, mas yasin,dan prima) bareng-bareng bikin pesawat.,bahannya mudah saja seperti gabus.,kemudian lem gabus.,cutter.,hot wire.,amplas.,kawat dan komponen elektroniknya (ESC,motor brushless,propeller,micro servo)
Karna saya belum bisa mendesain pesawat sendiri.,akhirnya nyontek dah dari punya pak Toha (nyang punya seribubintang).,yah jangan heran kalo pesawat saya dan prima mirip.,karna memang desainnya nyontek dari sumber yang sama...wkwkwkkkk.....
Singkat cerita akhirnya jadi juga pesawat yang kami buat.,sebenarnya satu hari saja udah cukup untuk buat satu pesawat.,tapi karena saya masih awam ya akhirnya butuh 3 hari untuk bisa selesai semua dan siap terbang..

Hahahaaa..Tanggal 6 Mei terbang perdana di sawah.,tapi saya takut terbangin (lebay mode on)., Terus gmna donk???akhirnya saya cuma nonton pesawat saya terbang.,alias minta tolong di terbangin orang.,waktu itu minta tolong di terbangin ama mas Yasin...
Senang rasanya liat pesawat buatan saya ini bisa terbang.,paling ngak sudah terbukti bahwa benda yang dibuat 3 hari ini bisa terbang...wkwkkkkk (walopun cuma nonton...)
Karena kurang puas dengan nonton akhirnya tanggal 7 Mei saya nekat terbangin dah.,dengan modal latihan di simulator (padahal terakhir kali pegang simulator sekitar sebulan yang lalu)..
Sekitar jam 2an pergi lagi dah kesawah.,tapi jelas kali ini saya yang terbangin.,karena saking ngebetnya nerbangin tu pesawat mpe g sadar kalo angin lagi kenceng-kencengnya..
Whahahaa..ternyata pesawat berhasil naik..tapi sayang g lebih dari 4 detik pesawat bisa terbang.,karena pilotnya bingung+grogi+deg-deg an (pilotnya=saya sendiri)..wkakaaaaa..Jatuh dah tuh pesawat.,Ternyata setelah liat sekitaran sawah banyak orang nyang ngliatin.,wkwkwkkkk malu mode on dah..
Sial ternyata propeller patah., dan moncong depan pesawat bengkok.,Tapi tetap keliatan tenang di depan orang-orang walopun mikir juga seh.,Eh ternyata masih punya cadangan 1 propeller lagi..

Akhirnya setelah perbaikan sana-sana dan sini-sini akhirnya hari itu masih bisa terbang lagi jam 5 sorean..Siap ternyata setelah berhasil naik ke atas kabel ESCnya putus.,mati dah tu motor.,untung pesawat gak jatuh ke parit yang penuh air..
Akhirnya setelah sehariannya mencoba.,pulang juga dengan rasa penasaran.,kok bisa sial banget hari ini.,propeller patah.,moncong depan bengkok.,dan kabel ESC putus....Pulang kerumah dan ambil solder langsung di solder tu ESC.,

Besoknya tanggal 8 Mei (Hari sabtu=kampus libur) pagi-pagi sekitar jam stengah 7an pergi lagi ke sawah buat terbangin tu pesawat.,dan hasilnya sangat memuaskan untuk pemula seperti saya..bisa terbang dan gak cuma 4 detik..hahahaaaaaaa..
Masih dengan perasaan deg-deg an akhirnya nekat terbangin muter-muter di atas eh gak nyadar ternyata terbangnya kurang tinggi (padah menurut saya udah tinggi) dan akhirnya nabrak tembok kost2an lantai 2..
Mampus nabrak tembok nih..Langsung dah panik mode on.,tapi ternyata pesawat masih segar bugar..
Karna masih belum puas dan ngebet pengin terbang lama akhirnya tanggal 9 Mei (Hari minggu pagi) berangkat kesawah lagi dan kali ini terbangnya lumayan oke.,dan nyantai.,cukup menikmati.,gak begitu deg-deg an.,lumanyan enjoy dan sangat puas.,wkwkwkkkkkkk....

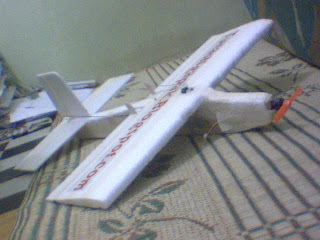

Pic pesawat setelah terbang beberapa kali...
